一体化全自动加药装置 水处理加药箱

发布时间:2019-08-22 09:30人气:

一体化全自动加药装置主要用于电厂的锅炉给水、循环水、磷酸盐等处理,也可用于石油、化工、环保、供水系统等行业。单元组合式加药装置,主要有溶液箱、计量泵、过滤器、安全阀、止回阀、压力表、缓冲罐、液位计、控制柜等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将进水口、出药口接好并接通电源即可启动投入运行,这种工厂化的整套装置,可大大减少设计和现场施工的工作量,对整机系统的质量、安全和现场投运提供了可靠的保证。

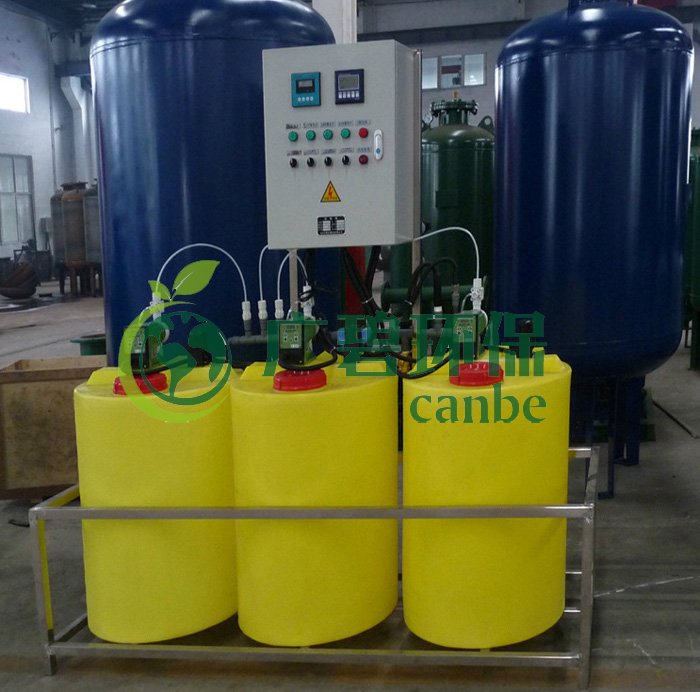

一体化全自动加药装置 水处理加药箱

加药装置工作原理

加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上,形成一个模块,即所谓的撬装式组合式单元。按需要将定量的药剂放入搅拌溶液箱内进行搅拌溶解,溶解完毕后再通过计量泵送至投加点的工作过程,加药量的大小可自由任意调节,以满足不同加药量的场所。

加药装置,采用的是机电一体化结构形式,从安装上可分为固定式和移动式(推车式),每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。几个固定式撬装可组合成一个整体,加上变频控制系统,可实现就地控制、远程自动控制、手动和自动相互转换加药。助利加药装置具有结构紧凑,体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

加药过程可手动操作,也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。

加药装置中溶液箱的容积可由最小0.1m3到20m3,可根据加药量选定,根据输送介质的不同,有多种材料可供选择,如碳钢(碳钢衬胶)、不锈钢、非金属材质等。

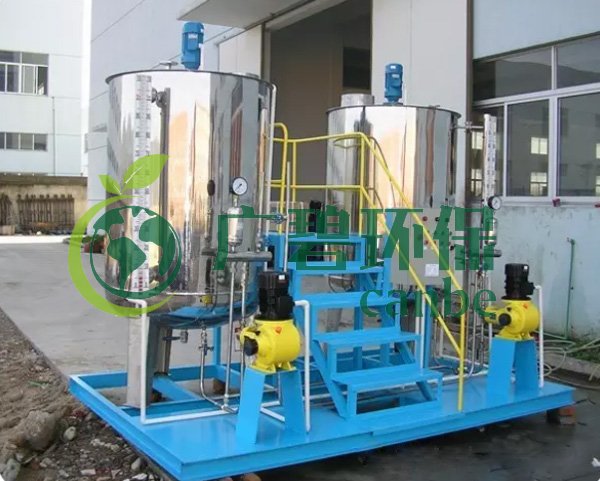

一体化全自动加药装置 水处理加药箱

加药装置特点

自动化程度高,系统由PLC控制,在界面上操作及显示各单元运行状态,具有直观的人机界面,操作简单、方便。

*系统稳定可靠,有故障时相关设备会自动按要求停止。

*采用螺旋给料器投加粉体,速度闭环控制,保证投料均匀、分散、精度在1%以内。

*在规定的生产量及连续投液条件下,所配制溶液的熟化时间保证在2小时以上。其配制浓度为0.05%--0.5%。

*箱体采用304不锈钢、PVC材质。

*采用三槽溢流式溶液操作系统,使设备结构简单、体积小、安装方便。适用于连续溶解和连续添加药剂的环境。

*搅拌器采用特殊设计的多级浆叶结构。

*预混器加速粉料的水化作用,水流状态可以调节。

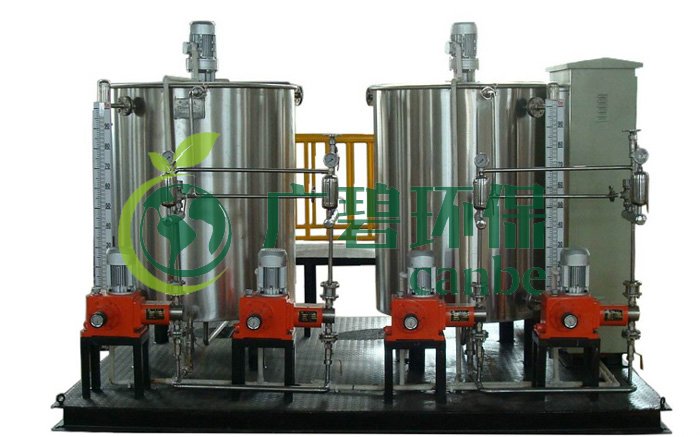

一体化全自动加药装置 水处理加药箱

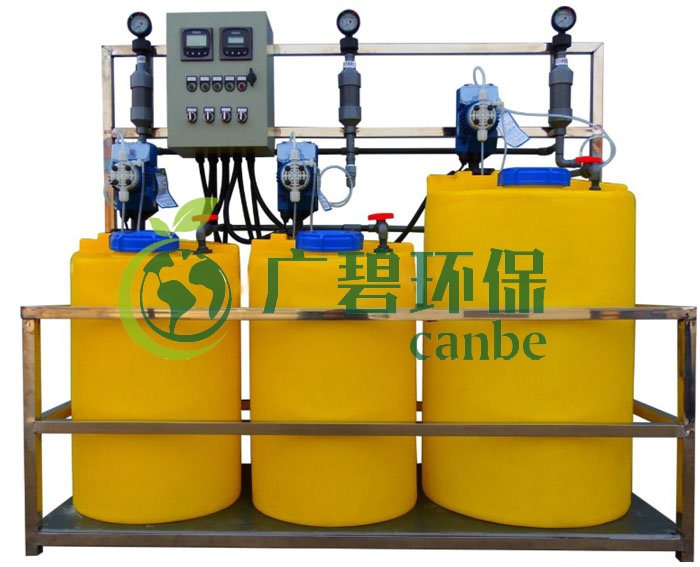

一体化全自动加药装置 水处理加药箱

加药装置组成

加药装置由溶液罐、若干法兰、阀门等组成。配置两台计量泵,两台计量泵为一用一备,这样方便用户在不停机的状态下进行检修、更换配件。

本装置主要部件有:

1、溶液罐 2、搅拌器 3、液位计 4、过滤器 5、安全阀 6、计量泵 7、缓冲器 8、球阀、止回阀、截止阀 9、压力表及相应管道等。

说明:隔膜式计量泵流量50l/h,压力1.0mp;

隔膜式计量泵电机功率为0.75w,绝缘等级为f级;

搅拌器由电机、减速器、搅拌棒组成,电机功率为0.55kw,减速比为45:1;

装置所有部件包括工作平台、扶手等均安装在同一个碳钢底盘上。

加药装置选型注意事项

1 、用户选用加药装置时,首先根据系统需要投加溶液量来确定选用规格(包括计量泵参数、溶液箱容积等条件),再根据投加情况,确定投加方式(一般采用“一用一备”的方式)。

2、根据需要选取加药装置各部件的材质(不锈钢、碳钢、非金属材料)、计量泵型号(隔膜泵、柱塞泵)或向我公司提供所加药剂的参数(名称、浓度、温度、密度、粘度、腐蚀性等)。

加药装置应用范围:

1.锅炉注入化学药液,主要用于火力发电厂、化工、冶金、船舶、集中供热等使用锅炉的场合。

2.用于自来水给水预处理加药,主要使用场合有城市自来水厂、大型企业自备水厂、纺织印染、钢铁、造纸等行业等。

3.环境保护中废水、污水处理中的加药,主要用于城市、工矿企业、大型宾馆、饭店的废水、污水处理。
一体化全自动加药装置 水处理加药箱

主要应用环境:

1.电厂炉内加药:给水加氨、加联氨、炉水加磷酸盐、炉水加磷酸盐协调控制、凝结水加氨等。

2.电厂炉外加药:原水加絮凝剂、原水加助凝剂、循环水加稳定剂(缓蚀剂)、循环水加阻垢剂、循环水加杀菌剂、启动锅炉房加氨、启动锅炉房加磷酸盐、凝汽器硫酸亚铁镀膜等。

3. 水处理加药:污水加絮凝剂、加助凝剂、加消泡剂等。
